引言

近年來，采用微米級發光二極管(mini light emittingdiode，Mini-LED)顯示技術的產品逐漸普及，其產品主要應用于中大型屏幕的拼接顯示場景，主要分為背光式和直顯式產品兩類，其中直顯式產品通過將微型化顯示芯片直接封裝于顯示基板，形成超高密度像素陣列以實現畫面呈現。根據近年公開的技術資料，行業主流技術路線多以印制電路板(printedcircuitboard，PCB)作為基板載體，但受限于PCB的材料特性、制程工藝等，其顯示效果存在明顯不足，尤其是拼接顯示時的邊框?qū)挾群鸵曈X一致性較差，難以滿足近距離、高畫質的觀看要求。因此，開發一種無拼接邊框、支持高畫質近距離觀看的顯示產品至關重要。

相對于PCB基板，玻璃基板具有更高的工藝精度、更好的黑化效果及對比度和平整度。因此，本研究以玻璃基板替代傳統PCB基板，擬開發一套玻璃基多層金屬膜制備技術，通過對基板玻璃進行加工，使驅動面板的線路沿玻璃側邊沉積，從而實現屏幕無縫拼接，以期推動大尺寸屏幕在顯示效果、近距離觀看體驗等方面的跨越式提升。

1、Mini-LED技術原理

1.1Mini-LED顯示屏簡介

Mini-LED顯示技術作為一種新型顯示技術，采用50～200μm的小型化LED芯片，通過縮小相鄰像素點距離、精確控制每個LED的色彩與亮度，實現高對比度和高動態范圍的顯示畫質[1]。主要分為直顯式產品和液晶顯示背光用產品兩類，目前已廣泛應用于電視、筆記本電腦、戶外大屏、安防應急指揮中心、虛擬現實和增強現實等領域，極大地提升了設備的顯示效果與用戶體驗。Mini-LED顯示的主要技術優勢在于可實現極高的對比度，使畫面更為生動;可實現更精細的局部調光，提升畫面亮度和暗度表現，進而呈現出更為真實的畫面效果[2－3]。另外，MiniLED顯示具有極高的亮度，即使在陽光直射的環境下，依然可以呈現清晰的畫面。而且，Mini-LED顯示具有較低的能耗和較長的使用壽命，不易出現燒屏、殘影等問題，極大地降低了設備維護成本。

其中，Mini-LED直顯式產品通過將微型化ＲGB顯示芯片直接封裝于基板，形成超高密度像素陣列以實現畫面呈現，可滿足任意大小的無縫拼接以及高品質、近距離、超大尺寸的顯示需求。隨著像素間距的不斷縮小，像素密度將不斷增加，這對PCB基板的加工精度提出了極高要求。

在此趨勢下，基于PCB基板的Mini-LED產品逐漸失去優勢，其極小線寬的技術要求使得生產難度陡增。在中型尺寸高畫質顯示面板領域，基于玻璃基板的Mini-LED產品成為更理想的選擇，其不僅具備優異的導熱性能，還具有出色的熱穩定性和極小的形變量，同時能保證基板的高度平整性。特別值得注意的是，在玻璃基底無縫拼接式Mini-LED產品開發中，為實現極窄無縫顯示效果，需要將驅動IC和控制單元全部設計在基板背面，這種特殊結構使得如何通過產品和工藝設計實現驅動單元與發光單元的有效連接成為核心技術難題。

1.2玻璃基Mini-LED顯示技術

1.2.1側邊工藝對比

為實現正面發光單元和背面驅動單元的有效連接，常規的工藝技術路線包括柔性PCB(flexiblePCB，F(xiàn)PCB)綁定技術、挖孔刻蝕技術和傳統平面磁控濺射鍍膜技術等。

然而，這些技術均存在各自的應用局限性。例如，F(xiàn)PCB綁定技術需將電路板在顯示屏幕正面綁定后再彎折至背面進行驅動連接，這勢必會造成顯示屏幕的黑邊框?qū)挾仍黾?挖孔電鍍沉積金屬技術面臨玻璃基材挖孔效率低下且平面磁控濺射設備難以實現深孔臺階覆蓋等技術瓶頸，無法滿足大規模高效生產需求。因此，針對玻璃基材的極窄邊框顯示產品線路制備問題，亟須開發新型制備工藝技術。本研究提出的3D磁控濺射設備與工藝可有效解決上述瓶頸問題，為玻璃基底Mini-LED顯示屏幕實現極窄邊框設計路線提供創新解決方案。該技術主要應用于驅動和通信金屬線路的沉積制備，可實現屏幕側面連接線路的高效制備，不僅能夠達到無縫拼接的顯示效果，而且更具備產業化大規模應用潛力。

1.2.23D磁控濺射技術原理

3D磁控濺射鍍膜技術是物理氣相沉積(physicalvapordeposition，PVD)技術的一種，PVD是在真空條件下，通過材料源表面的氣化(形成氣體原子、分子或部分電離成離子)過程，基于低壓氣體和等離子體作用，在基體表面沉積功能性薄膜的技術[4]。其基本工藝過程可概括為3個關鍵階段:其一，通過蒸發、升華或?yàn)R射等過程使粒子從原材料中脫離;其二，粒子間發生碰撞，產生離化或復合等反應并傳輸至基底層;其三，粒子在基片表面凝結、成核、生長和成膜。在實際濺射工藝中，通常利用電場加速的正離子轟擊靶電極(陰極)，誘導其原子發生濺射。該過程依賴于氣體的輝光放電現象。濺射方法種類較多，具有高速、低溫、低損傷[5]等顯著優勢。

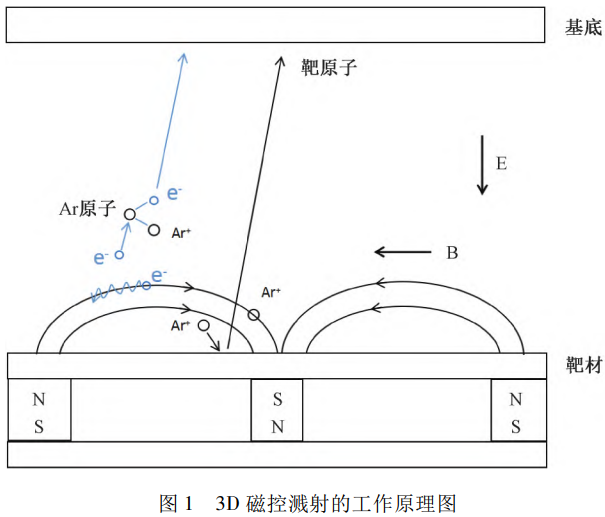

如圖1所示，3D磁控濺射系統的核心特征在于:在靶材背面施加相互垂直的電磁場(靶材為陰極，基底為陽極)，垂直于電場方向分布的磁力線將電子約束在靶材表面附近做螺旋進動位移，可有效延長其在等離子體中的運動軌跡和路徑，提高電子與氬氣分子的碰撞概率。同時，受正交電磁場束縛的電子只能在其能量耗盡時湮沒在襯底上，在電場E的作用下，電子與氬原子碰撞并發生電離，產生Ar+和新電子。新電子飛向襯底，Ar+在電場作用下加速飛向陰極靶材，高速轟擊靶材，引生濺射現象。靶材原子產生的二次電子沿E×B方向漂移。經多次碰撞后，二次電子能量下降，逐漸遠離靶表面，最終沉積在襯底上[6－8]。上述反應原理使得磁控濺射具有低溫、高速的顯著優勢，同時電子對玻璃基底的轟擊能量小，可減少基底損傷，避免基底溫升過高，降低薄膜污染的可能性[9]。

2、側邊金屬線路工藝設計與制作

2.1設備硬件設施布局與相關性能指標

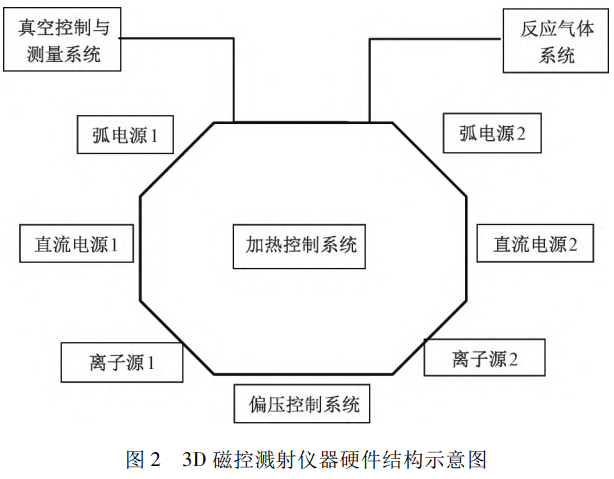

根據玻璃基Mini-LED顯示器件的應用場景需求，本研究設計出可3D沉積Mini-LED側面金屬線路的專用設備，進行側邊線路的PVD鍍制銅金屬薄膜，實現正面顯示像素與背面控制單元的回路連接，設備型號為POWEＲTECHSP－0606SI型，設備的硬件結構示意圖如圖2所示，主要包括真空腔室和泵組系統、測量系統、2套離子電源、2套直流電源、2套高壓電弧電源、1套偏壓控制系統、反應氣體回路等[10]。

設備相關性能參數如下:腔室真空系統真空能力為5×10^－5Pa;反應氣體流量系統型號為AreaFC-Ｒ7700，量程0.6～300L/H;離子電源型號為SP-485系列，輸出最大電壓為DC1600V，輸出最大功率為5kW;弧電源型號為SP-3A150，工作電壓為16～30V，最大輸出電流≤150A;直流電源型號為AE-PNCL12k，最大輸出功率為12kW，工作設定電壓為800V。

工藝設施特殊要求如下:實施鍍膜工藝時，樣品需放置在腔室中心可旋轉的偏壓轉架上，保證導電良好，各靶材依次環繞腔室分布，當對應的靶材開始工作時，樣品鍍膜區域可定向旋轉到靶材正對面位置;直流電源1連接直流銅靶材，直流電源2連接鈦靶材，這2套靶材設計有可移動式電機，可以根據樣品在腔室中旋轉角度進行前后移動，調節靶基距離，以實現更高的鍍膜精度和正背面更好的臺階覆蓋性。基于該設備可針對性地在Mini-LED顯示屏幕的側面鍍制驅動和通信線路，實現正面－側面－背面的線路連接和導通，最大程度縮小顯示屏幕邊框，極大提高屏占比。

2.2工藝條件設計與樣品制作

設計好設備硬件設施后，根據Mini-LED電路系統選擇金屬線路的材質，側邊線路對導電性要求較高，要求阻抗＜35mΩ，故使用金屬銅而非金屬鋁進行導電連接，但是由于金屬銅的防腐蝕能力較差，其表面需覆蓋抗腐蝕性能優異的保護金屬，而金屬鈦具有優異的抗腐蝕能力，因此整個側邊線路選用金屬銅和金屬鈦進行鍍制，以實現導電性與防腐蝕性的平衡。

為驗證工藝可行性，在設備調試完成后，選用預置電路布線的玻璃基板進行藝參數優化實驗，具體實驗設計如表1所示。第1組樣品在玻璃基底上分別鍍純銅膜層(樣品1－1)、純鈦膜層(樣品1－2);第2組樣品在玻璃基底上鍍鈦+銅膜層(樣品2－1);第3組樣品在玻璃基底上分別鍍鈦+鈦銅合金+銅(樣品3－1)、鈦+鈦銅合金+銅+鈦銅合金+鈦(樣品3－2)、在玻璃基板上鍍弧靶鈦+鈦+鈦銅合金+銅+銅鈦合金+鈦(樣品3－3)[11]。

表 1 工藝與膜層結構設計

3、黏附力測試結果與分析

3.1黏附力測試標準與結果分析

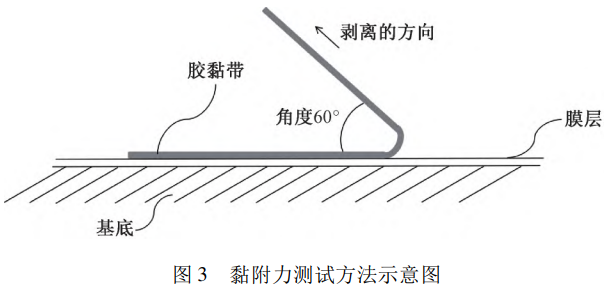

樣品制備完成后，采用統一制式的3M－2214型膠黏帶進行黏附力測試，測試方法如圖3所示。

具體測試方法:將膠黏帶放在樣品膜層中心，用手指將膠黏帶與膜層接觸部位壓平，膠黏帶超出接觸部位10mm。為確保膠黏帶與膜層接觸良好，用手指尖輕壓膠黏帶，保證膠黏帶與膜層全面接觸。在貼上膠黏帶1min內，拿住膠帶懸空的一端，以接近60°的角度，在0.5～1s內勻速撕開膠黏帶。測試完成后使用基恩士超景深顯微鏡VHX－7000進行高倍率成像，觀察樣品黏附力情況，并記錄正－背－側面的金屬膜層脫落面積比例。參考《色漆和清漆劃格實驗》(GB/T9286—2021)等相關標準制定測試標準:A級，沒有任何剝離，黏附力極好;B級，只有微量剝離，脫落比例＜5%，黏附力良好;C級，部分剝離，脫落比例5%～15%，黏附力一般;D級，大部分剝離，脫落比例15%～35%，黏附力較差;E級，嚴重剝離，脫落比例35%～65%，黏附力差;F級，完全剝離或脫落比例＞65%，黏附力非常差。測試結果如表2所示。

表 2 黏附力測試結果

3.2結果與分析

首先，對比樣品1－1與樣品1－2黏附力測試結果可知，純銅膜層與玻璃基底結合能力要弱于純鈦膜層。究其原因，一方面，可能是由于玻璃表面粗糙度低，金屬膜層沉積結合困難，另一方面，銅的熱膨脹系數為17×10^－6K^－1，鈦的熱膨脹系數為7.6×10^－6K^－1，而玻璃的熱膨脹系數為3×10^－6K^－1，銅與玻璃的熱膨脹系數差異更大，在高溫鍍膜回溫后可能導致內應力產生，造成銅膜層脫落更加嚴重。

此外，金屬銅的抗腐蝕性能力遠弱于金屬鈦，即使銅膜層的黏附力得到提升，也不建議直接使用銅膜層與玻璃基底進行接觸，因?yàn)殂~層更易被玻璃基底析出的雜質元素侵蝕，導致通信線路失效，因此將鈦?zhàn)鳛榈讓幽づc玻璃基底結合更能確保線路的可靠性。

其次，分析樣品2－1黏附力測試結果可知，鈦層和銅層之間的結合面黏附力較差，出現銅鈦分層脫落的現象，分析其原因，將鈦?zhàn)鳛榻Y(jié)合層置于中間時，銅與鈦的結合力優于銅與玻璃基底的結合力，這是由于銅和鈦同為金屬晶體，界面結合相對容易，但是由于濺射工藝順序設置為鈦和銅分別沉積，導致兩層膜的微觀分界面明顯，屬于簡單機械結合，再加上銅的延展性較好，易發生拉伸形變，從而導致一定比例的剝離脫落。為提升金屬鈦和金屬銅的界面結合力，調整磁控濺射鍍膜工藝，引入樣品3－1的銅鈦合金層作為金屬間過渡層，以改善金屬界面分層脫落的問題。事實上，樣品3－1的“鈦+鈦銅合金+銅”多層復合膜的黏附力測試結果也顯示，銅層的脫落情況得到明顯改善，膜層與基底、各膜層之間的結合力均良好，未出現大量脫落的現象，這一創新性的膜層工藝設計極大地提高了膜層的黏附力。這是由于同時鍍制銅和鈦時，在成核過程中，銅鈦金屬交織生長，且有一定概率形成銅鈦固溶合金，界面結合力更加牢固，界面內膜層黏附力得以改善[11]。另外，考慮到金屬鈦的抗腐蝕性能力優異，且其氧化物結構比較致密，能夠隔絕水分、氧等環境雜質對通信線路的侵蝕，為更好地對表層金屬銅層進行防護，本研究又設計了樣品3－2“鈦+鈦銅合金+銅+銅鈦合金+鈦”的多層復合膜結構，進一步提升金屬線路的綜合抗腐蝕能力，黏附力測試結果顯示，樣品3－2展現出良好的黏附力特性。

最后，為進一步提升黏附力，在前述工藝基礎上，添加了高壓弧靶鈦金屬作為成核引導工序，根據磁控濺射儀器的工作特點，弧光放電產生的瞬時熔融高溫使得金屬鈦的晶粒以極高的動能在玻璃表面沉積，這進一步鞏固了底層膜層與基板的結合力，而且臺階覆蓋度能夠得到進一步優化，對后續增加功能膜層厚度有極大幫助。黏附力測試結果顯示，樣品3－3黏附力特性良好。特別的，為進一步驗證黏附力測試結論，基于上述工藝條件進行了大批量樣品測試與試生產，黏附力特性均表現良好。

4、結語

本研究通過3D磁控濺射法設計制備了不同膜層結構的薄膜器件，通過黏附力測試篩選出最佳的膜層結構，為玻璃基Mini-LED顯示屏幕的側邊線路鍍制提供了創新性解決方案，其創新性主要在于多層膜工藝方案、設備開發、設備與工藝步驟相配合的技術要求等均屬于首次應用，并且具備批量生產和大規模應用的可能性。但是，該3D磁控濺射工藝中涉及的膜層黏附力和通信線路導電性能、抗腐蝕性能等還可做進一步優化，以提升產品的可靠性。另外，此技術可為硅基光電器件和柔性有機LED發光器件等的工藝探索提供一定的參考。

[參考文獻]

[1] 馮艷麗，黃衛東，鄺國烽，等． Mini-LED 背光液晶顯示器光暈測量方法 [J]． 信息技術與標準化，2023( 11) : 20 －24．

[2] 郭黎明，朋朝明，陳偉雄，等． MiniLED 電視背光技術淺析與顯示標準介紹[J]． 電子產品世界，2022，29( 5) : 24 －30．

[3] 盧振威，湯暉，林志杭，等． 針對 MiniLED 芯片載板的圖像清晰度評價函數設計 [J]． 機械工程與自動化，2023( 6) :89－90; 93．

[4] 胡敏． 磁控濺射 Ti /TiN 多層薄膜制備及其性能研究 [D]．南昌: 南昌大學，2010．

[5] 高鵬飛． 磁控濺射法制備 ITO 薄膜及其光電性能研究 [D]．北京: 北京交通大學，2014．

[6] 易旭陽，李繼文，劉偉，等． 基底偏壓對磁控濺射沉積MoSi2 薄膜結構及力學性能的影響 [J]． 河南科技大學學報( 自然科學版) ，2020，41( 5) : 1－7; 12; 3．

[7] 羅蓉蓉，但敏，李鵬遠，等． 脈沖偏壓對磁控濺射 MoS2 固體潤滑涂層性能影響 [J]． 真空科學與技術學報，2018，38( 3) : 208－213．

[8] 范迪，雷浩，宮駿，等． 正交電磁場離子源及其在 PVD 法制備硬質涂層中的應用 [J]． 真空，2014，51( 4) : 48－52．

[9] 霍秋紅，張翔，王昆侖，等． 脈沖偏壓占空比對磁控濺射制備 ITO 薄膜光電性能的影響 [J]． 科技智囊，2020 ( 8) :50 －53．

[10] 薛瑩潔，陳海峰． 磁控濺射鍍膜中鈦靶冷卻系統的仿真與優化 [J]． 鈦工業進展，2017，34( 2) : 38－44．

[11] 侯麗媛． 雙靶共沉積鍍制復合膜的成分均勻性研究 [D]．沈陽: 東北大學，2010．

（注，原文標題：磁控濺射技術在Mini-LED顯示領域的應用）
